1.產品概述

　　BDF型液控補償調壓閥和JDF型液控節流調節閥時依據國外資料研制而成的液壓缸專用閥組。BDF型液控補償調壓閥是一種液控、補償、溢流等集幾種功能于一體的組合閥。

　　JDF型液控節流調壓閥是集液控、節流、溢流等幾種功能于一體的組合閥。以上兩種調壓閥具有結構緊湊、體積小、安裝簡單、操作方便等特點，時液壓缸的專用閥組，可以防止系統過載而損壞其他元件，同時也可以提高液壓缸的使用壽命和安全可靠性。液控補償調壓閥和節流調壓閥也可廣泛應用于小方板及板胚連鑄機的壓下及夾緊液壓缸裝置中，以實現液壓缸下行時安全可靠的保壓鎖定功能，維持液壓缸不受負載變化影響，防止管理破裂或制動失靈而造成事故。

　　BDF型調壓閥的閥組由流量補償閥、溢流閥、和液控單向閥等組成。JDF型調壓閥的閥組由節流閥、

　　2.型號說明

　　BDF _ L ※ ※ B

　　①    ② ③ ④ ⑤

　　①名稱代號：補償調壓閥(液控)

　　②連接形式：L—螺紋連接式

　　③公稱通徑：6、10mm

　　④壓力等級：a-2～10Mpa、b-8～21Mpa、c-6～31.5Mpa

　　⑤安裝方式：B-板式安裝

　　JDF _ L ※ ※ B

　　①    ② ③ ④ ⑤

　　① 名稱代號：節流調壓閥(液控)

　　② 連接形式：L-螺紋連接式

　　③ 公稱通徑：6、10mm

　　④ 壓力等：a-2～10Mpa b-8～21Mpa c-16～31.5Mpa

　　⑤ 安裝方式：B-板式安裝

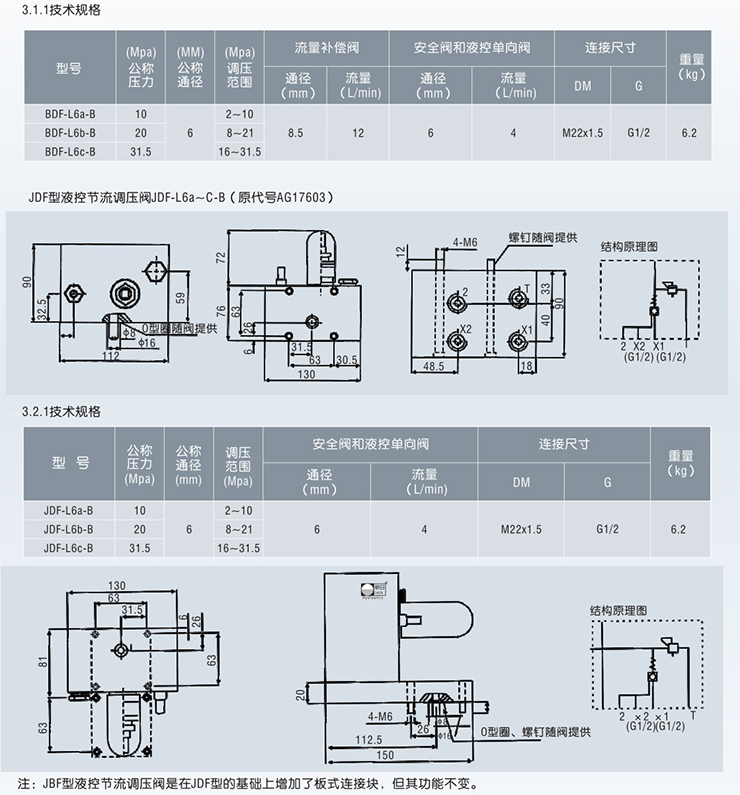

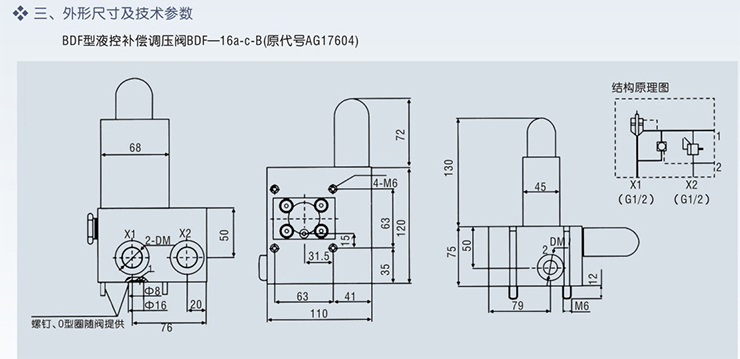

　　3.外形尺寸及技術參數

　　4.訂貨說明

　　① 訂貨時須寫明型號代號全稱,如：工作壓力31.5Mpa，通徑為6mm，板式安裝的液控補償調壓閥：BDF-L6c-B

　　② 如對此系列單向閥有特殊要求時，請同本企業商洽。

　　③ 本企業保留設計更改權，對修改不另行通知。
